ACTIVACIÓN DEL IRRIGANTE Y PROPIEDADES MECÁNICAS DE LA DENTINA RADICULAR
¿El ultrasonido, la activación sónica, la MDA o XP-Endo Finisher debilitan la raíz?
Material visual del artículo

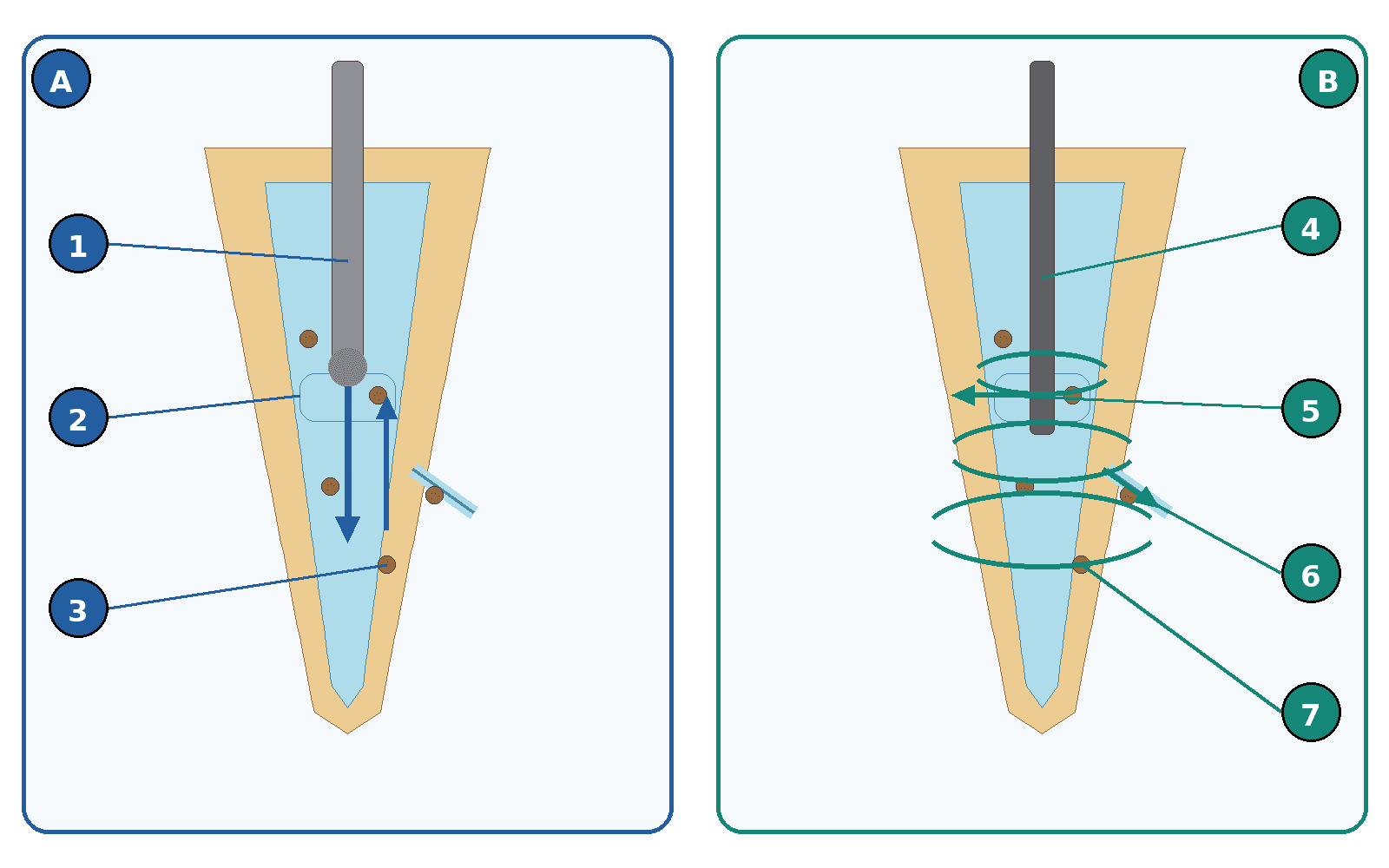

1. ¿Por qué se activa el irrigante?
La instrumentación mecánica no toca todas las paredes del conducto. En istmos, aletas, conductos laterales e irregularidades pueden permanecer tejido, microorganismos y detritos.
Activar el irrigante significa poner la solución en movimiento para mejorar su recambio, su contacto con las paredes y su acceso a zonas que la aguja alcanza con dificultad.
El mayor movimiento y recambio del líquido es el mecanismo buscado por estas técnicas, pero este artículo no midió directamente limpieza, eliminación de biofilm ni penetración en conductos laterales.

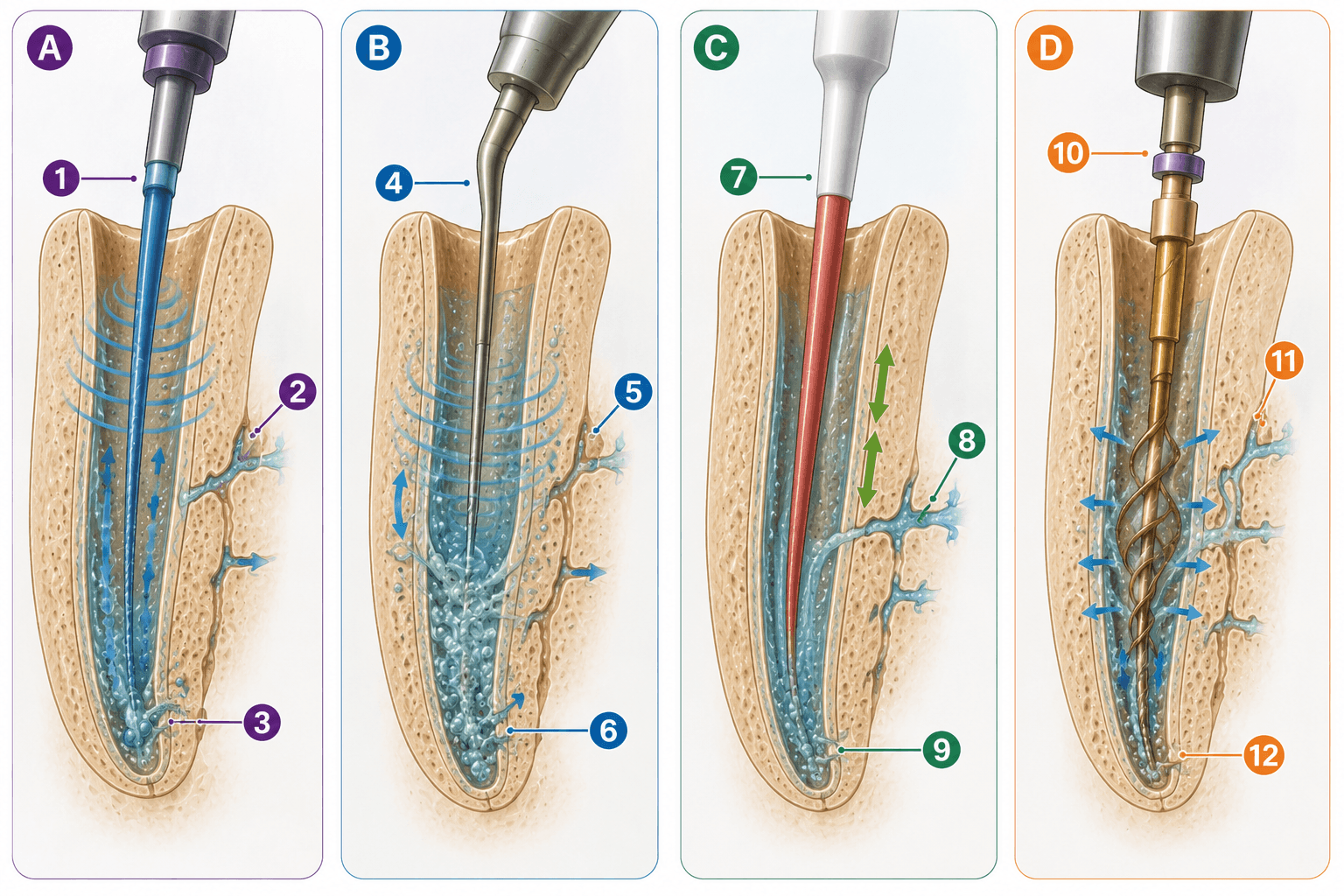

2. ¿Cómo funcionan las técnicas comparadas?
| Técnica | Cómo mueve el irrigante | Aprendizaje clínico |
|---|---|---|
| Activación sónica | Una punta flexible oscila a frecuencia sónica y genera movimiento amplio del líquido. | Produce agitación con menor frecuencia que el ultrasonido. |
| Activación ultrasónica | La punta vibra a alta frecuencia y genera movimiento rápido del líquido, principalmente mediante corrientes acústicas. La cavitación puede ocurrir en determinadas condiciones, pero no debe asumirse como constante. | Puede favorecer limpieza en irregularidades si la punta vibra libremente. |
| Activación dinámica manual | Un cono de gutapercha realiza movimientos de entrada y salida. | Es sencilla y económica; ayuda a renovar el irrigante y romper el bloqueo de aire. |
| XP-Endo Finisher | Instrumento de NiTi diseñado para cambiar de forma a una temperatura cercana a la corporal y expandirse dentro del conducto. | Busca contactar irregularidades sin preparar significativamente más dentina. El artículo no describió con claridad el control térmico durante el procedimiento. |
| Irrigación sin activación | La solución se introduce con jeringa y depende del flujo y del retorno coronario. | Es la referencia básica, pero puede tener menor recambio en zonas complejas. |

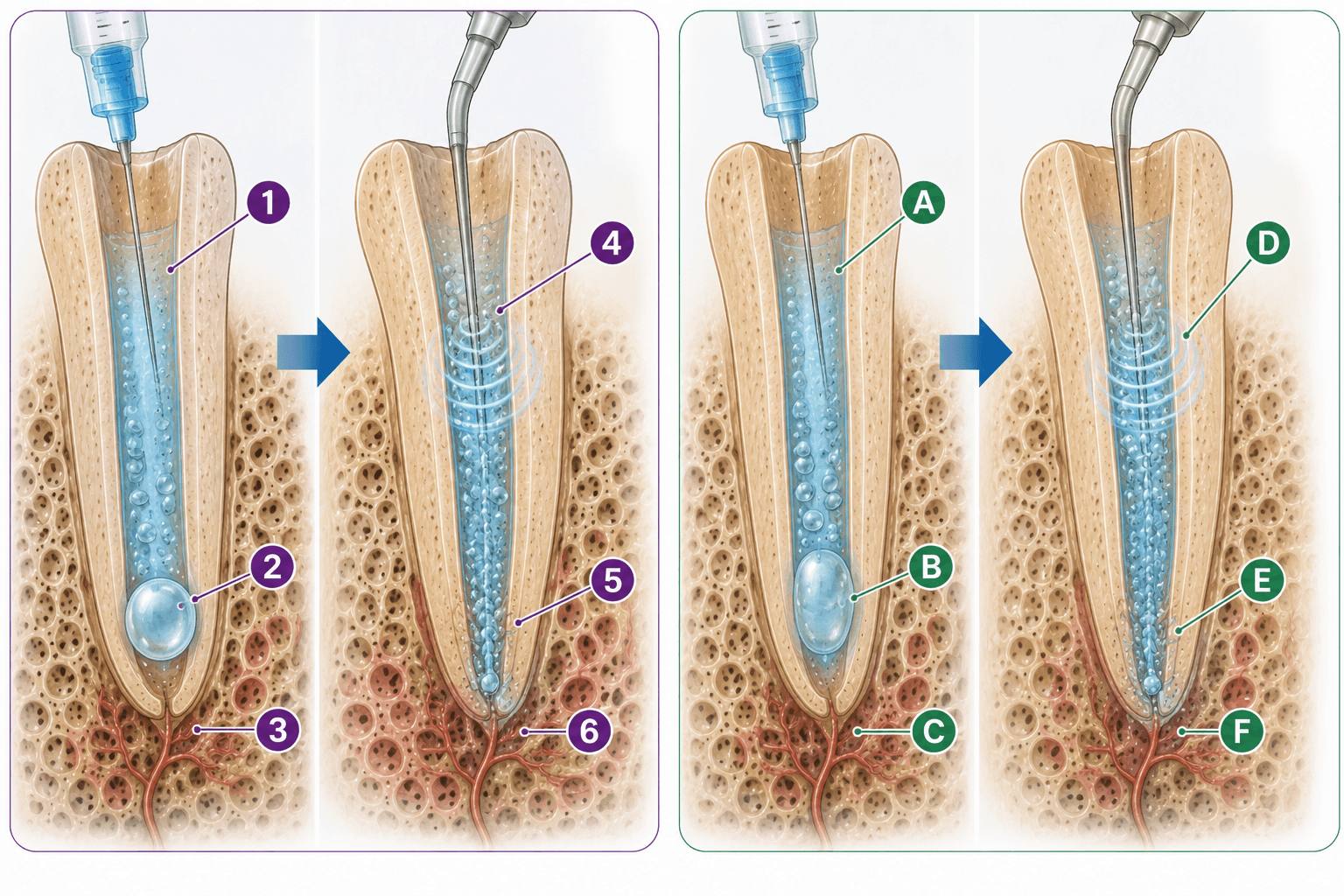

3. ¿Qué es el bloqueo de vapor apical?
En el tercio apical puede quedar una burbuja de aire que impide que el irrigante avance y se renueve adecuadamente. Este fenómeno se conoce como bloqueo de vapor.
La activación puede movilizar esa burbuja y mejorar el intercambio de solución, aunque su eficacia depende de la anatomía, la posición de la punta, el volumen y la seguridad de la técnica.

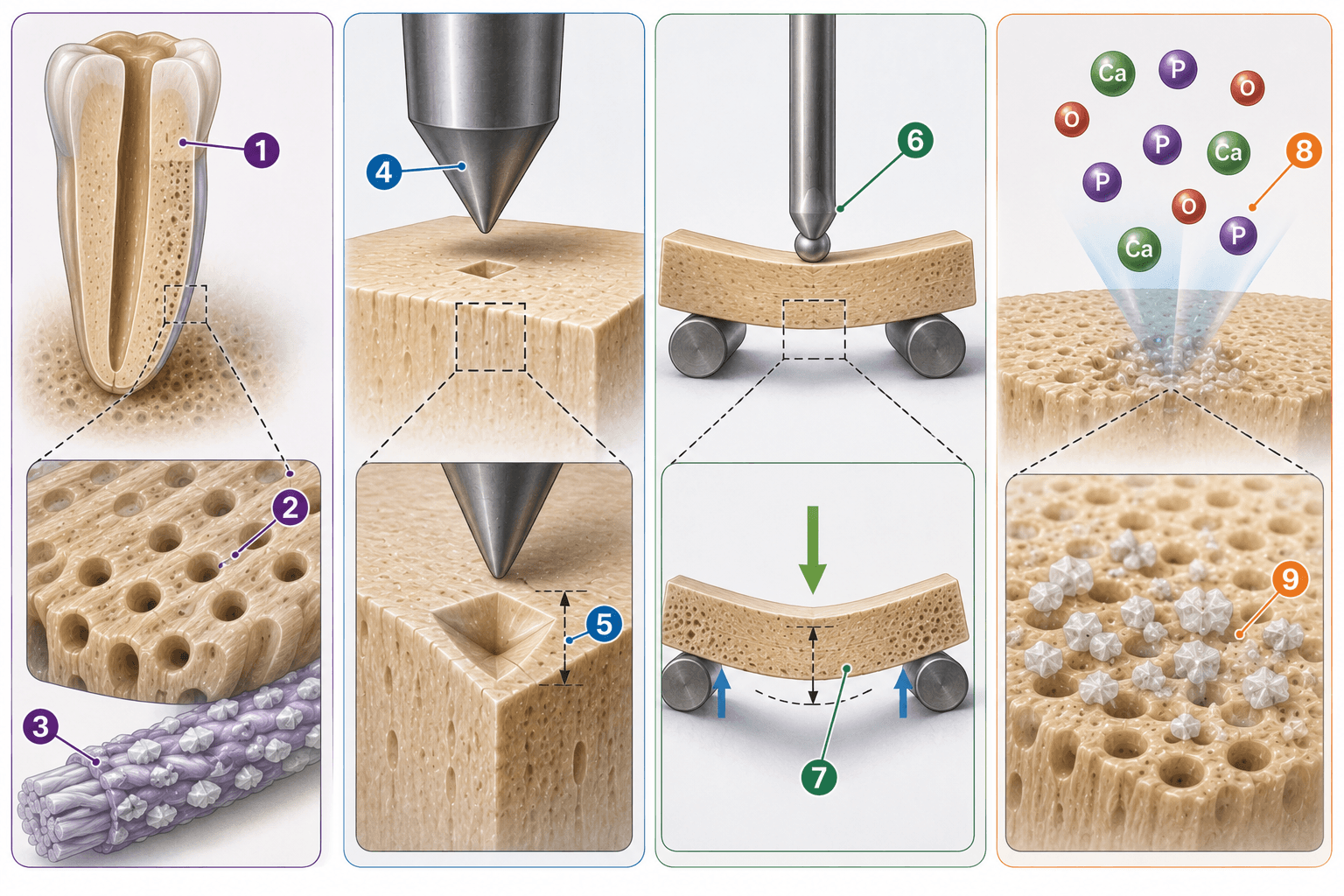

4. ¿Qué propiedades de la dentina se evaluaron?
La dentina radicular forma la mayor parte de la raíz y rodea el conducto. Contiene minerales, colágeno, agua y túbulos dentinarios. Su comportamiento mecánico depende del equilibrio entre estos componentes y de la cantidad de dentina que permanece después del tratamiento.
| Propiedad | Qué significa | Por qué interesa en endodoncia |
|---|---|---|
| Nanodureza | Resistencia local de la dentina a una pequeña penetración. | Puede reflejar cambios en su estructura superficial o mineral. |
| Módulo elástico | Rigidez: cuánto se deforma el tejido cuando recibe una carga y vuelve a su forma. | Una dentina muy rígida se deforma menos; una menos rígida puede absorber más deformación elástica. |
| Resistencia a la flexión | Capacidad de una barra de dentina para soportar una carga antes de fracturarse. | Se relaciona con la resistencia mecánica del tejido, aunque no reproduce una raíz completa. |
| Composición elemental | Cantidad superficial de calcio, fósforo y oxígeno detectada. | Permite observar cambios minerales detectables en la superficie analizada. |
Estas propiedades no son equivalentes. Una dentina puede conservar su dureza y resistencia a la flexión, pero mostrar una diferencia en rigidez.

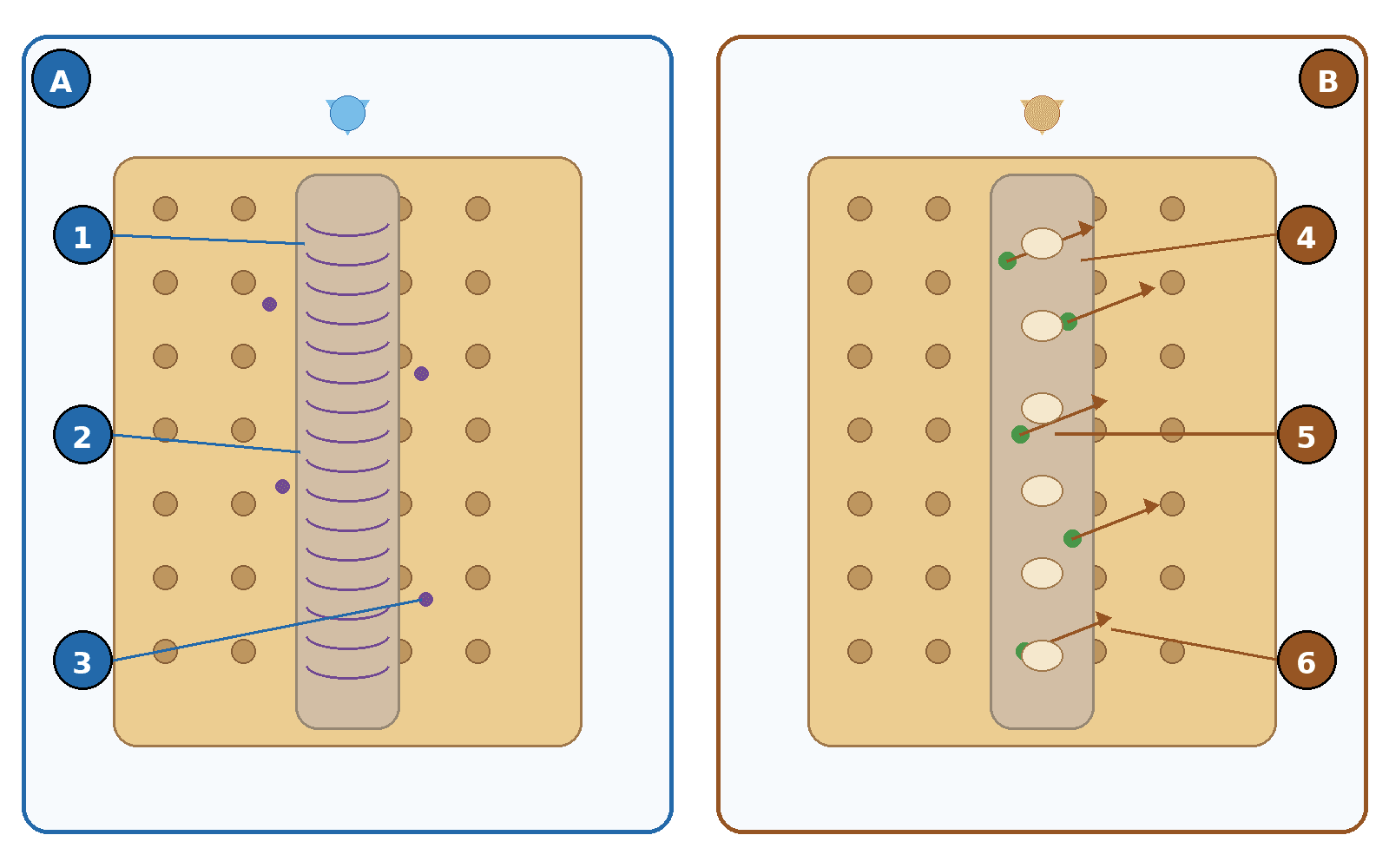

5. ¿Cómo pueden el hipoclorito y el EDTA modificar la dentina?
El hipoclorito actúa sobre la matriz orgánica de la dentina, mientras el EDTA retira minerales y abre túbulos al eliminar el componente inorgánico de la capa residual.
Concentraciones altas, tiempos prolongados o secuencias químicas agresivas pueden producir erosión, disminución de dureza o cambios mecánicos. El riesgo depende de la secuencia, el tiempo de contacto, la renovación y la activación. El mismo irrigante puede producir efectos diferentes según el protocolo.
¿Qué quiso investigar el estudio?
El objetivo fue comparar si cuatro técnicas de activación del irrigante modificaban las propiedades mecánicas y la composición superficial de la dentina radicular.
Las técnicas comparadas fueron activación sónica, activación ultrasónica, activación dinámica manual y XP-Endo Finisher. También se incluyó un grupo sin activación.
¿Qué dientes se utilizaron?
Se utilizaron 50 premolares inferiores humanos extraídos, unirradiculares, con un solo conducto y ápices cerrados. Las coronas fueron retiradas y todas las raíces se estandarizaron a 15 mm.
Cada grupo estuvo formado por 10 dientes. Todos fueron preparados con ProTaper Next hasta X3.
¿Cómo fue el protocolo de irrigación?
Durante la instrumentación se utilizaron 5 mL de hipoclorito de sodio al 5,25 % en cada cambio de instrumento, seguidos de solución salina. Al final se aplicaron 2 mL de EDTA al 17 %.
Después se aplicó la técnica de activación asignada. El grupo control recibió solución salina con jeringa durante 2 minutos.
¿Cómo se aplicó cada técnica?
| Grupo | Protocolo del artículo |
|---|---|
| Sónica | Punta EDDY a 6.000 Hz, 1 mm corta de la longitud de trabajo, movimientos verticales durante 1 minuto. |
| Ultrasónica | Punta ultrasónica no cortante a 28.000 Hz, 1 mm corta de la longitud de trabajo, durante 1 minuto. |
| MDA | Cono de gutapercha X3 con aproximadamente 100 movimientos por minuto durante 30 segundos. |
| XP-Endo Finisher | Instrumento a 1.000 rpm, movimientos de entrada y salida, 1 mm corto de la longitud de trabajo. |
| Control | Solución salina con jeringa durante 2 minutos, sin activación. |
Resultados principales
1. Nanodureza de la dentina
| Grupo | Nanodureza media |
|---|---|
| Control | 0,28 GPa |
| Sónica | 0,26 GPa |
| Ultrasónica | 0,22 GPa |
| MDA | 0,29 GPa |
| XP-Endo Finisher | 0,28 GPa |
No se demostró una diferencia entre los grupos. Dentro de las condiciones estudiadas, ninguna técnica produjo una reducción evidente de la dureza local de la dentina.
2. Resistencia a la flexión
| Grupo | Resistencia media |
|---|---|
| Control | 116,7 MPa |
| Sónica | 114,7 MPa |
| MDA | 111,2 MPa |
| XP-Endo Finisher | 107,5 MPa |
| Ultrasónica | 104,9 MPa |
Aunque los valores numéricos variaron, no se demostró una diferencia entre los grupos.
3. Módulo elástico: el único resultado diferente
| Grupo | Módulo elástico medio |
|---|---|
| Sónica | 15,4 GPa |
| Control | 14,3 GPa |
| MDA | 12,9 GPa |
| XP-Endo Finisher | 11,8 GPa |
| Ultrasónica | 11,5 GPa |
La activación sónica mostró un módulo elástico mayor que la activación ultrasónica y XP-Endo Finisher.
El módulo elástico indica cuánto se resiste la dentina a deformarse dentro de un rango reversible. Un valor más alto corresponde a mayor rigidez y un valor más bajo a mayor deformación elástica ante la misma carga. Ninguna de estas condiciones es automáticamente mejor. El riesgo real de fractura depende también de la cantidad de dentina restante, la humedad, la orientación de los túbulos, la tenacidad, la fatiga, la restauración y las fuerzas funcionales.
La resistencia indica cuánto esfuerzo soporta el material. La tenacidad indica cuánta energía puede absorber antes de que una grieta progrese y produzca una fractura. Este estudio no midió directamente la tenacidad a la fractura.
4. Calcio, fósforo y oxígeno
La espectroscopía no detectó diferencias entre los grupos en el contenido superficial de calcio, fósforo u oxígeno.
| Elemento | Resultado general |
|---|---|
| Calcio | Sin diferencias demostrables entre las técnicas. |
| Fósforo | Sin diferencias demostrables entre las técnicas. |
| Oxígeno | Sin diferencias demostrables entre las técnicas. |
El análisis solo detectó calcio, fósforo y oxígeno en la superficie seleccionada. No evaluó colágeno, carbono, profundidad de desmineralización, rugosidad, erosión ni distribución mineral en toda la pared del conducto.
¿Qué significa que la dentina mantuviera su nanodureza?
Significa que la resistencia local a la penetración fue semejante después de las distintas técnicas.
La estandarización del tiempo, del volumen y de la instrumentación pudo limitar la aparición de diferencias. Además, la dentina es un tejido heterogéneo y su respuesta depende de la profundidad, la humedad y la orientación de los túbulos.
¿Por qué pudo cambiar el módulo elástico?
Los autores proponen que la frecuencia, la intensidad de la agitación y la interacción del irrigante con la microestructura podrían modificar la forma en que la dentina se deforma.
Sin embargo, no se realizaron análisis de rugosidad, erosión o imágenes microscópicas dirigidas a explicar esa diferencia. Por ello, el mecanismo sigue siendo una hipótesis.

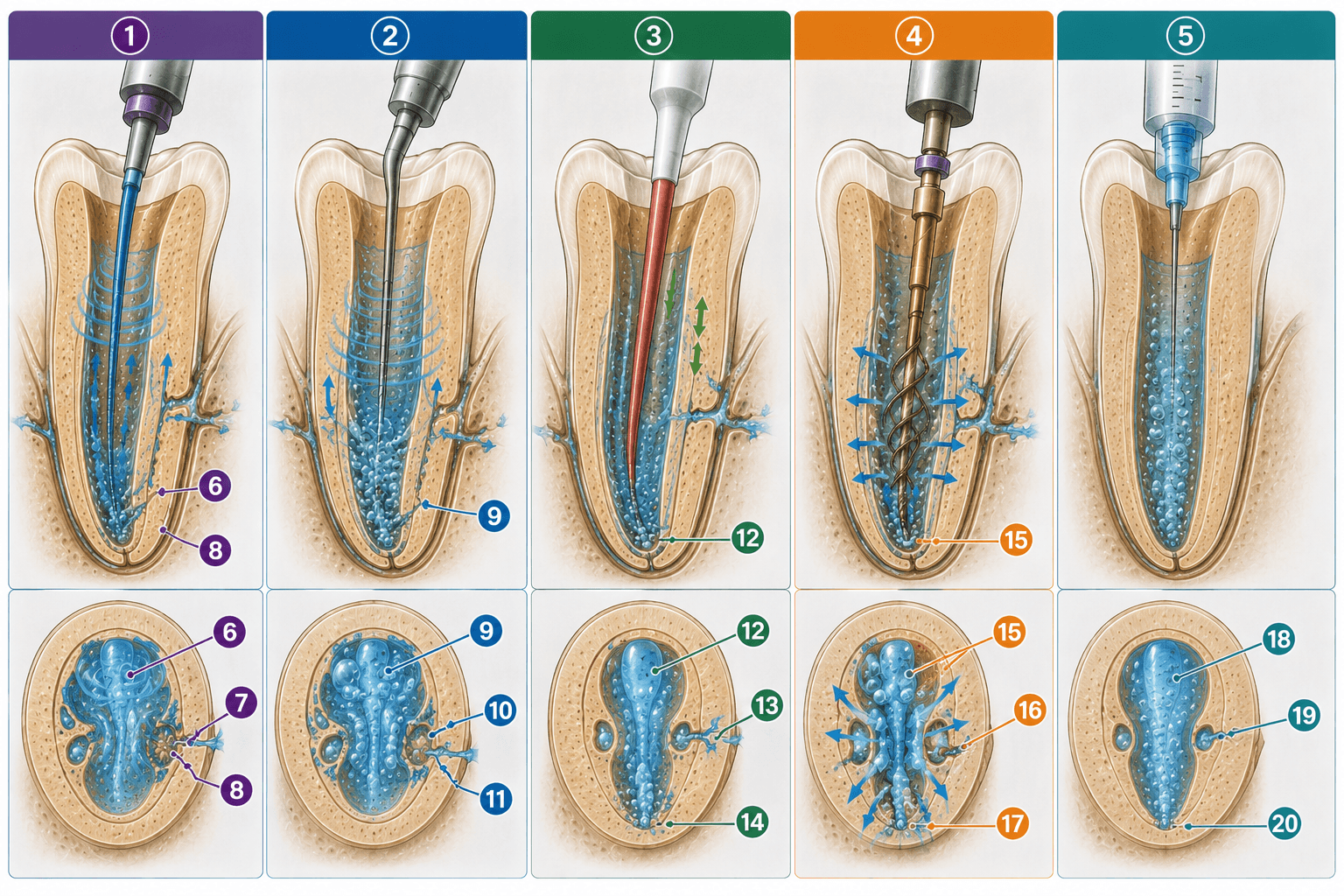

¿Qué enseña este estudio sobre cada técnica?
| Técnica | Qué puede afirmarse | Qué no puede afirmarse |
|---|---|---|
| Sónica | Mostró el módulo elástico más alto y no presentó valores significativamente diferentes de los otros grupos en nanodureza, resistencia a la flexión ni composición elemental. | No se demostró que fortalezca clínicamente la raíz. |
| Ultrasónica | El grupo ultrasónico no mostró una nanodureza ni una resistencia a la flexión significativamente diferentes de los demás grupos. | No se demostró que debilite clínicamente la raíz. |
| MDA | Presentó valores semejantes a los demás grupos en las variables principales. | No se evaluó si limpia igual que los sistemas mecanizados. |
| XP-Endo Finisher | No presentó diferencias significativas en dureza, flexión o composición elemental superficial. | No se demostró superioridad de limpieza ni seguridad clínica a largo plazo. |
¿Puede elegirse una técnica basándose solo en este estudio?
No. El estudio evaluó propiedades de la dentina, pero no comparó eliminación de biofilm, limpieza de istmos, dolor, éxito clínico ni fractura de raíces en pacientes.
La selección debe considerar anatomía, seguridad, disponibilidad, entrenamiento, eficacia de limpieza demostrada por otras investigaciones y posibilidad de mantener la punta libre dentro del conducto.
Aplicación clínica
Usar la activación como complemento de la irrigación, no como sustituto del hipoclorito y del EDTA.
En activación sónica y ultrasónica, mantener la punta corta de la longitud de trabajo, permitir una vibración libre y evitar el enclavamiento.
En XP-Endo Finisher, trabajar sin forzar el instrumento y respetar la amplitud y las indicaciones del fabricante.
En MDA, utilizar un cono que pueda moverse con facilidad sin quedar bloqueado.
Evitar que una punta ultrasónica o sónica contacte y se bloquee contra las paredes.
Controlar tiempo, volumen, concentración y renovación del irrigante.
No prolongar la exposición química innecesariamente.
Adaptar la técnica a conductos curvos, estrechos o con paredes delgadas.
No interpretar una diferencia de módulo elástico como evidencia directa de fractura clínica.
Considerar MDA cuando se necesita una opción sencilla y económica.
Utilizar XP-Endo Finisher según las indicaciones del fabricante y sin forzar el instrumento.
Seleccionar el método por su balance entre limpieza, seguridad y experiencia clínica.
Limitaciones clínicas del estudio
Se realizó en dientes extraídos y no reprodujo presión, humedad pulpar, ligamento periodontal ni cargas de masticación.
Solo se utilizaron 10 dientes por grupo.
La muestra incluyó únicamente premolares inferiores unirradiculares y de un solo conducto.
El grupo control recibió solución salina y no un protocolo químico final comparable.
No se midió reducción bacteriana ni capacidad real de limpieza.
Aunque el artículo mostró imágenes SEM representativas, estas se utilizaron principalmente para localizar las áreas del análisis elemental. No se realizó una comparación sistemática de erosión, rugosidad, apertura tubular o microfisuras.
No se describió con claridad el control térmico durante el uso de XP-Endo Finisher, por lo que no puede asegurarse que el instrumento alcanzara completamente su comportamiento clínico esperado.
La resistencia a la flexión se midió en barras de dentina y no en raíces completas.
La composición se evaluó en la superficie analizada, no en toda la profundidad de la dentina.
No se estudiaron efectos acumulativos o de envejecimiento a largo plazo.
Entonces, ¿alguna técnica debilitó la dentina?
No se demostró un debilitamiento general bajo las condiciones del estudio.
La nanodureza fue semejante entre grupos.
La resistencia a la flexión fue semejante entre grupos.
El calcio, fósforo y oxígeno no mostraron cambios detectables.
El módulo elástico sí cambió entre algunas técnicas.
La importancia clínica de esa diferencia todavía no está definida.
Conclusión final
Aprendizaje práctico
Activar el irrigante mejora su movimiento y recambio en zonas complejas.
Sónica, ultrasónica, MDA y XP-Endo Finisher actúan de manera diferente.
Nanodureza, módulo elástico y resistencia a la flexión no significan lo mismo.
Los grupos mostraron valores semejantes de nanodureza y resistencia a la flexión.
La activación sónica mostró mayor rigidez que ultrasonido y XP-Endo Finisher.
Una mayor rigidez no significa automáticamente mayor resistencia clínica.
No se detectaron diferencias en calcio, fósforo u oxígeno en la superficie analizada.
El control con solución salina limita la interpretación del efecto puro de la activación.
Los resultados de laboratorio no sustituyen estudios clínicos.
La activación debe utilizarse dentro de un protocolo seguro, con control del tiempo, la solución, la longitud y el movimiento del dispositivo.
Bibliografía del artículo
Formato Vancouver
Ahmed RA, AbuMostafa A. Comparative evaluation of irrigation techniques on dentin nanohardness, flexural strength, and chemical composition: an in vitro study. Sci Rep. 2026;16:14922. doi:10.1038/s41598-026-45610-1.
Formato APA 7
Ahmed, R. A., & AbuMostafa, A. (2026). Comparative evaluation of irrigation techniques on dentin nanohardness, flexural strength, and chemical composition: An in vitro study. Scientific Reports, 16, 14922. https://doi.org/10.1038/s41598-026-45610-1
DOI: 10.1038/s41598-026-45610-1
Enlace directo de ingreso al artículo: https://doi.org/10.1038/s41598-026-45610-1
